灌漿料是以高強度材料作為骨料，以水泥作為結合劑，輔以高流態、微膨脹、防離析等物質配制而成。它在施工現場加入一定量的水，攪拌均勻后即可使用。 灌漿料具有自流性好，快硬、早強、高強、無收縮、微膨脹；無毒、無害、不老化、對水質及周圍環境無污染，自密性好、防銹等特點。在施工方面具有質量可靠，降低成本，縮短工期和使用方便等優點。從根本上改變?cè)O(shè)備底座受力情況，使之均勻地承受設備的全部荷載，從而滿足各種機械，電器設備（重型設備高精度磨床）的安裝要求，是無墊安裝時代的理想灌漿材料。

型號

 灌漿料專用石英砂

根據流動度及早期強度分為CGM灌漿料系列；客運專線支座灌漿料；特種灌漿料系列（防凍型、超強型、耐高溫型等）。

技術特點

灌漿料專用（水洗、烘干、分級）砂

灌漿料專用（水洗、烘干、分級）砂

早強,高強,大流動度(自流),無收縮,抗油滲參數

1、早強、高強：一天強度最高可達60MPa以上，設備安裝完畢一天后即可運行生產。

2、自流態：現場只需加水?dāng)嚢韬?，直接灌入設備基礎，不需震搗便可填充設備基礎的全部空隙。

3、微膨脹：以保證設備與基礎之間緊密接觸。

4、無銹蝕作用：對鋼筋、鋼板等無銹蝕危害。

5、抗油滲：在機油中浸泡30天后其強度比浸油前提高10%以上。

6、耐久性：30次疲勞實驗，50次凍融循環實驗強度無明顯變化。

7、耐候性好-40℃～600℃長期安全使用。

用途

灌漿料主要用于：地腳螺栓錨固、飛機跑道的搶修、核電設備的固定、路橋工程的加固、機器底座、鋼結構與地基杯口、設備基礎的二次灌漿、栽埋鋼筋、混凝土結構加固和改造、舊混凝土結構的裂縫治理，機電設備安裝，軌道及鋼結構安裝，靜力壓樁工程封樁，建筑加固，梁柱截面加大、墻體結構的加厚及漏滲水的修復，各種基礎工程的塌陷灌漿以及各種搶修工程等。

影響因素

灌漿料的強度的決定因素主要是配合比，水灰比，骨料，外加劑，密實度以及后期的養護等。

配合比

通過合理的配合比設計，使灌漿料的強度更高。

水灰比

灌漿料抗壓強度與灌漿料用水泥的強度成正比，按公式計算，當水灰比相等時，高強度等級水泥比低強度等級水泥配制出的灌漿料抗壓強度高許多。另外，水灰比也與灌漿料強度成正比，因此，當水灰比不變時，企圖用增加水泥用量來提高混凝土強度是錯誤的，此時只能增大灌漿料和易性，增大灌漿料的收縮和變形。

總之，影響灌漿料抗壓強度的主要因素是水泥強度和水灰比，要控制好灌漿料質量，最重要的是控制好水泥和灌漿料的水灰比兩個主要環節。此外，影響灌漿料強度還有其它不可忽視的因素。

骨料

骨料對灌漿料強度也有一定影響，當石質強度相等時，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結性比卵石強，當水灰比相等或配合比相同時，兩種材料配制的灌漿料，碎石的灌漿料強度比卵石強。細骨料品種對灌漿料強度影響程度比粗骨料小，所以灌漿料公式內沒有反映砂種柔效，但砂的質量對灌漿料質量也有一定的影響。因此，砂石質量必須符合灌漿料各標號用砂石質量標準的要求。由于施工現場砂石質量變化相對較大，因此現場施工人員必須保證砂石的質量要求，并根據現場砂含水率及時調整水灰比，以保證灌漿料配合比，不能把實驗配比與施工配比混為一談。

密實度

在澆注現場一定要把灌漿料振搗均勻，排出里面空氣，增加灌漿料密度

后期養護

后期應按施工規范的規定予以養護、氣溫高低對灌漿料強度發展有一定的影響。冬季要保溫防凍害，夏季要防暴曬脫水?，F(xiàn)冬季施工一般采取綜合蓄熱法及蒸養法。

加固程序

加固施工最好按照：發現、提出問題 鑒定檢測 加固設計 專業施工4個步驟進行，加固后應使結構的強度、剛度、抗裂度、穩定性和耐久性滿足要求。由于每個步驟都牽涉不同的機構，可能都要發生一定的費用，甲方可以委托加固公司辦理以上事宜。如何進行加固設計與相關標準 高強無收縮灌漿料系列　加固設計應根據原設計圖紙、工程現狀和當前載荷要求，確定那些構件哪些方面承載能力不足，按照現行技術規范、標準的要求進行設計。

專業規范

JGJ 145-2004《混凝土結構后錨固技術規程》。

CECS 25：90《混凝土結構加固技術規范》。

CECS 146：2003《碳纖維片材加固混凝土結構技術規程》。

JTG/T F50-2011《公路橋涵施工技術規范》（2011年由湖北中橋科技有限公司起草經無數專家論證通過的最新標準）。

還有幾本與加固相關的設計規范和施工驗收規范正在制定、修改過程中。

加固卸荷

加固一般都存在新加部分應力滯后的問題，為了使新老結構盡可能的共同受力，加固前先卸去原結構所承受的荷載，加固后再重新施加是較好的方法。完全和精確卸荷可采用千斤頂反向加荷；簡單卸荷可僅移去活荷載，并避免施工荷載。

構造措施

加固設計不屬常規設計，設計師一般接觸少，相關規范、標準、材料指標熟知程度也較差，有些加固方法目前尚未制訂統一標準。設計師能注意到加固設計的主要方面，但構造措施常被遺漏，如應設置的附加錨固措施等，給工程質量帶來隱患，在復雜、多重的加固設計中，與有經驗的施工技術人員溝通是必要的。

雙組分

土木工程所用結構膠對強度、耐久性要求較高；但受施工環境、條件、工藝所限，又要求結構膠須常溫不加熱固化良好，有一定的操作時間（>30分鐘），貯藏條件不苛刻，有穩定保質期，這個數字才能是灌漿料標準。

工藝分類

粘鋼加固

適用于承受靜力為主的梁板柱構件受彎、受剪、受拉，以及柱受壓加固。若用于梁板受壓以及承受動力較大構件的加固，應增設附加的錨固措施；例如每100mm設置2個植筋螺栓或穿梁、穿板對拉螺栓錨固。

主要用于：地腳螺栓錨固、裁埋鋼筋，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿稱謂普通灌漿料。

粘碳纖維加固

適用于梁板柱受彎、受剪、受拉加固，適用于承受動力較大構件的加固。

主要用于：灌漿層厚度≥150mm的設備基礎二次灌漿。建筑物的梁、板、柱、基礎和地坪的補強加固（修補厚度≥40mm）。有抗油要求的設備基礎二次灌漿，稱謂加固工程專用灌漿料。

外包鋼加固

適用范圍同（A），用于需大幅度提高承載力的構件。

主要用于：預應力孔道灌漿，灌漿層厚度10mm<δ<150mm設備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿，稱謂混凝土縫隙修復專用灌漿料。

化學植筋

適用于受彎、受剪、受壓、受拉新老構件連接錨固。

主要用于：精密、大型、復雜設備安裝；混凝土結構加固改造，增強，路面快速修復，稱謂高強無收縮灌漿料。

裂縫化學灌漿

適用于恢復裂縫混凝土、砌體構件的整體性和使用功能，阻斷其他介質的浸蝕。

主要用于：高溫環境下專用灌漿料，高溫下體積穩定，熱震性好，設備長期處于高溫輻射溫度500℃環境，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿，稱謂耐熱型灌漿料。

孔洞修補加固

適用于混凝土、砌體構件孔洞、凹坑、截面不足的補強。

主要用于：施工時間短，2小時強度達C20，立即可運行設備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程，稱謂搶修工程專用灌漿料。

預應力加固

適用于梁板受彎、受拉加固。

主要用于：大體積、高精密、復雜結構設備的灌漿需要，所灌漿部位不留死角。具有良好的穩定性，稱謂精密設備特大型重工設備專用灌漿料。

增大截面加固

適用于對自重、截面增加及外觀變化不敏感的結構。

主要用于：負溫下強度增長快，無受到凍害影響，地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿，稱謂防凍型灌漿料。

特點

▲早強高強 澆后1-3天強度高達30Mpa以上，縮短工期。

▲自流態 現場只需加水?dāng)嚢?，直接灌入設備基礎，砂漿自流，施工免振，確保無振動、長距離的灌漿施工。

▲ 微膨脹 澆注體長期使用無收縮，保證設備與基礎緊密接觸，基礎與基礎之間無收縮,滿足設備二次灌漿的要求,并適當?shù)呐蛎泬簯?yīng)力確保設備長期安全運行。

▲ 抗油滲 在機油中浸泡30天后其強度提高10%以上，成型體、密實、抗?jié)B、適應機座油污環保。

▲ 耐久性 30次疲勞試驗，50次凍融環境試驗強度無明顯變化。

▲ 耐侯性好 -40℃～600℃長期安全使用。

▲ 低堿耐蝕 嚴格控制原材料堿含量，適用于堿-集料反應有抑制要求的工程。

原材料

1、水泥：宜采用硅酸鹽水泥或普通硅酸鹽水泥，且符合GB 175的規定。采用其它水泥時應符合相應的標準要求。

2、細骨料：應符合G B/T 14684規定的I類天然砂或人工砂。

3、混凝土外加劑：混凝土外加劑應符合GB 8076及JC4 76的規定。

4、 其它材料：GB/T50448-2008應符合相關標準要求。灌漿料常規物理性質（新橋規提出的灌漿料性能指標）。

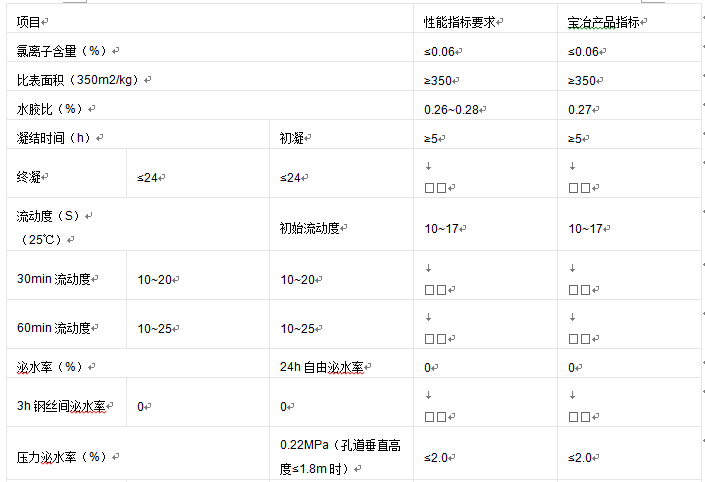

 新橋規對灌漿料性能指標要求新規范

操作規程

自重法

自重法是在高強無收縮灌漿料施工中，利用該材料流動性好的特點，在灌漿范圍內自由流動，滿足灌漿要求的方法。

高位漏斗法

高位漏斗法是在中橋高強無收縮灌漿料施工中，僅靠高強無收縮灌漿料的流動性不能滿足要求時，利用提高灌漿的位能差，滿足灌漿要求的方法。

壓力灌漿法

壓力灌漿法是在高強無收縮灌漿料施工中，采用灌漿增壓設備，滿足灌漿要求的方法。

使用方法

理論基礎

1． 基礎處理

清掃設備基礎表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設備基礎表面應充分濕潤。灌漿前1h，應吸干積水。

2． 確定灌漿方式

根據設備機座的實際情況，選擇相應的灌漿方式，由于CGM具有很好的流動性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個灌注空間；若灌注面積很大、結構特別復雜或空間很小而距離很遠時，可采用"高位漏斗法灌漿"或"壓力法灌漿"進行灌漿，以確保漿料能充分填充各個角落。

3． 支模

根據確定的灌漿方式和灌漿施工圖支設模板，模板定位標高應高出設備底座上表面至少50mm，模板必須支設嚴密、穩固，以防松動、漏漿。

4． 灌漿料的攪拌

按產品合格證上推薦的水料比確定加水量，拌和用水應采用飲用水，水溫以5～40℃為宜，可采用機械或人工攪拌。采用機械攪拌時，攪拌時間一般為1～2分鐘。采用人工攪拌時，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續攪拌至均勻。

5． 灌漿

灌漿施工時應符合下列要求：

1）.漿料應從一側灌入，直至另一側溢出為止，以利于排出設備機座與混凝土基礎之間的空氣，使灌漿充實，不得從四側同時進行灌漿。

2）.灌漿開始后，必須連續進行，不能間斷，并應盡可能縮短灌漿時間。

3）.在灌漿過程中不宜振搗，必要時可用竹板條等進行拉動導流。

4）.每次灌漿層厚度不宜超過100mm。

5）.較長設備或軌道基礎的灌漿，應采用分段施工。每段長度以7m為宜。

6）.灌漿過程中如發現表面有泌水現象，可布撒少量CGM干料，吸干水份。

7）對灌漿層厚度大于1000mm大體積的設備基礎灌漿時，可在攪拌灌漿料時按總量比1：1加入0.5mm石子，但需經試驗確定其可灌性是否能達到要求。

8）.設備基礎灌漿完畢后，要剔除的部分應在灌漿層終凝前進行處理。

9）.在灌漿施工過程中直至脫模前，應避免灌漿層受到振動和碰撞，以免損壞未結硬的灌漿層。

10）模板與設備底座的水平距離應控制在100mm左右，以利于灌漿施工。

11）灌漿中如出現跑漿現象，應及時處理。

12）當設備基礎灌漿量較大時，應采用機械攪拌方式，以保證灌漿施工。

6、養護

1）灌漿完畢后30分鐘內,應立即噴灑養護劑或覆蓋塑料薄膜并加蓋巖棉被等進行養護,或在灌漿層終凝后立即灑水保濕養護。

2）冬季施工時,養護措施還應符合現行《鋼筋混凝土工程施工驗收規范》(GB50204)的有關規定。

3）在不同溫度條件下的養護時間和拆模時間表

日最低氣溫（℃） 拆模時間 養護時間

－10～0　 96 14

0～5 72 10

5～15 48 7

≥15 24 7

施工

1、灌漿施工前應準備攪拌機具、灌漿設備、模板及養護物品。

2、二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右；模 板頂部標高應不低于設備底座上表面50mm。

3、混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

4、水泥基灌漿材料拌和時，應按照產品要求的用水量加水。宜采用機械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量 拌和直至均勻，拌和地點宜靠近灌漿地點。

5、地腳螺栓錨固灌漿：

⑴地腳螺栓成孔時，螺栓孔壁粗糙，應將孔內清理干凈，不得有浮灰、

油污等雜質，灌漿前用水浸泡8～12h，清除孔內積炎。

⑵灌漿前應清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內時，可根據需要調整螺栓的

位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調整螺栓。

6、 設備基礎二次灌漿：

⑴灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干 凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h，基礎混凝土表面應充分潤濕，灌漿前1h，清除積水。

⑵二次灌漿時，應從一側進行灌漿，直到從另一側溢出為止，不得從相對兩側同時進行灌漿。灌漿開始后，必須連續進行，并盡可能縮短灌漿時間。

⑶軌道基礎或灌漿距離較長時，視實際工程情況可分段施工，每段長度不應超過5米。如設備底板具有復雜結構，宜采用壓力灌漿。

⑷在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴禁從灌漿層的中、上部推動。

⑸設備基礎灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45° 斜角，如無法進行切邊處理的，應在初凝后用抹刀將灌漿層表面壓光。

7、 混凝土結構改造和加固灌漿：

⑴水泥基灌漿材料接觸的混凝土表面應充分鑿毛。

⑵混凝土結構缺陷修補，應剔除酥松的混凝土并使其露出鋼筋，將修補區域邊緣切成垂直形狀。

⑶灌漿前應清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當敲擊模板。

⑸灌漿層厚度大于150mm時，應采取相關措施，防止產生溫度裂縫。

8、 施工養護措施：

⑴灌漿時，日平均勻溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內有凝結水。灌漿料表不便澆水時，可噴灑養護劑。

⑵應保持灌漿材料處于濕潤狀態，養護時間不得少于7d。

⑶當采用快凝快硬型水泥基灌漿材料時,養護措施應根據產品要求的方法執行。

⑷冬季施工，工程對強度增長無特殊要求時，灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養護溫度不應低于5℃。在負溫度條件養護時不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環境溫度之差大于20℃時，應采用保溫材料覆蓋養護。

⑹如環境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長時，可采用人工加熱養護方式養護措施應符合國家現行標準《建筑工程冬期施工規程》JGJ104的有關規定。

應用范圍

（1）需高精度安裝的設備設備基礎的一次灌漿和二次灌漿。

（2）鋼筋栽埋及建筑、巖土工程的錨桿錨固。

（3）建筑加固改造工程，梁柱接頭、變形縫、施工縫澆筑。

（4）道路、橋梁、隧道、機場等工程搶修施工使用。

(5)鐵路軌枕的錨固施工。

(6)柱濕包鋼加固用于灌注角鋼和柱間隙縫。

★ 參考用量

參考用量計算以2.28~2.4噸/立方米的依據，計算實際使用量。

驗收標準

2.1 實驗室基本條件

2.1.1 實驗室溫度20±3℃，濕度65±5%2.1.2 標準恒溫恒濕養護箱要求保持溫度20±2℃，保持濕度95±2%

2.2 檢驗用儀器及設備：

2.2.1 砂漿攪拌機

2.2.2 抗壓實驗機

2.2.3 抗折實驗機

2.2.4 玻璃板（450×450×5mm）

2.2.5 截錐圓模、模套（高60±5mm）

2.2.6 直尺（量程500 mm）

2.2.7 攪拌鍋及攪拌鏟

2.2.8 千分表及表架

2.2.9 試模（40×40×160 mm 6組）

2.3 檢驗材料

2.3.1 CHIDGE CG中橋灌漿料

2.3.2 水[應符合現行《混凝土拌和用水標準》（JGJ63）的規定]

2.4 檢驗項目及試驗方法

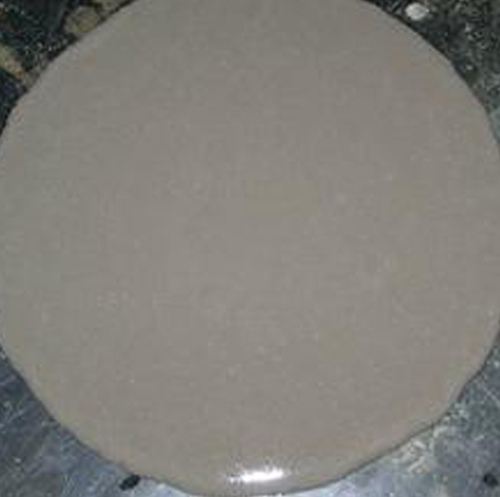

2.4.1 流動度（參見GB8077—87）；

2.4.1.1 將玻璃板放在實驗臺上，調整水平。

2.4.1.2 用濕布擦拭玻璃板及截錐圓模、模套，并用濕布蓋好備用。

2.4.1.3 按產品合格證提供的推薦用水量將CHIDGE CG中橋灌漿料充分?jǐn)嚢杈鶆?，倒入?zhǔn)備好的截錐圓模內，至上邊緣。再次用濕布擦拭玻璃板，垂直提起截錐圓模，使CHIDGE CG中橋灌漿料自然流動到停止。然后測量其最大、最小兩個方向的長度，其平均值即為CHIDGE CG中橋灌漿料的流動度。

2.4.2 抗壓強度（參見GB119—8）；

2.4.2.1 GM灌漿料強度檢驗應采用40×40×160 mm試模。

2.4.2.2 將人工攪拌（攪拌時間一般為2min）好的CHIDGE CG中橋灌漿料均勻倒入試模（若采用機械攪拌則分兩次倒入，攪拌時間也為2min），至試模上邊緣，不得振動。高出部分應用抹刀抹平。

2.4.2.3 成型后的試體放入標準恒溫恒濕養護箱內養護。

2.4.2.4 各齡期的試體必須在下列時間內進行強度檢驗；1天±2小時；3天±3小時；28天±3小時；試驗結果取一組6個試體的算術平均值。

2.4.3 膨脹率（參照GB119—88中的有關規定執行）

2.4.3.1 試模規格為40×40×160mm的立方體，試模的拼裝縫應抹黃油，使之不漏水。測量裝置由試模、玻璃板（160×80×5mm）、千分表及表架組成。

2.4.3.2 將拌和好的CGM型灌漿料一次裝入試模，拌和物應高于試模邊緣2mm。隨即將玻璃板一側先置于灌漿料材料表面，然后輕輕放下玻璃板的另一側，使玻璃板與灌漿料表面中的汽泡盡量排除，再用手向下壓玻璃板使之與試模邊緣全面接觸。

2.4.3.3 立即用測量裝置測量試件的初始長度，并將玻璃板兩側露出的CGM型灌漿料表面用濕棉紗覆蓋，并經常注水，以保持潮濕狀態。每日測量一次。

2.4.3.4 從測量初始高度開始，測量裝置和試件應保持靜止不動，并不得受到振動。

2.4.3.5 膨脹率計算公式：εn=（Hn—Ho）/H×100εn：第n天的膨脹率（%）；Hn：第n天的高度讀數（mm）；Ho：試件的初始讀數（mm）；H：試件高度（H=100mm）；試驗結果取一組三個試件的算術平均值，精確到10-2。

2.4.4 鋼筋粘結強度（參照YBJ222—90中的有關規定執行）準備內徑為ф45mm鋼管，將其底部封好。分別將直徑6mm圓鋼或16mm螺紋鋼插入中央。埋設深度為15d（d為螺栓直徑）。然后將攪拌好的灌漿料倒入鋼管內并抹平。養護到規定齡期28天，再進行強度檢驗。

2.5 驗收標準

按Q/LYS159—2000《高強度無收縮自流灌漿料》標準驗收，按由湖北中橋參與編寫的新橋規（JTG/T F50-2011《公路橋涵施工技術規范》）關于預應力孔道灌漿壓漿技術規范執行。

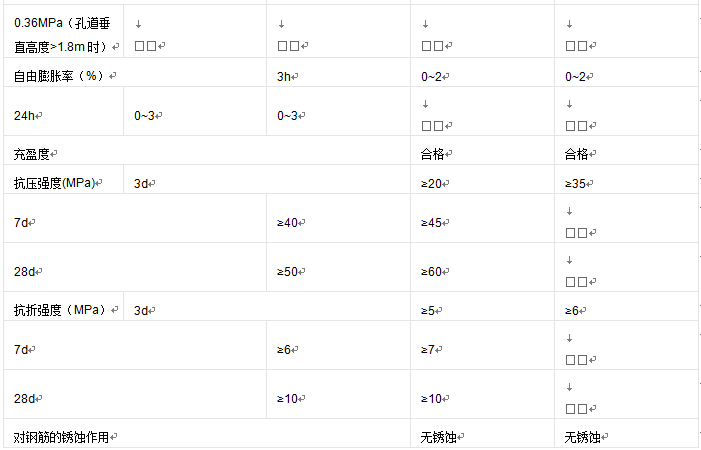

性能指標

產品介紹

灌漿料是以優化級配的高強度材料作為骨料，以水泥作為基料，輔以防沉降、防離析、高流態、微膨脹、增強等物質配制而成。該NK系列無收縮自流平灌漿料具有自流平、免振搗、高強、微膨脹、抗收縮、抗?jié)B透、耐磨損、耐老化等特性及多種使用功能，操作簡便，應用廣泛。

適用范圍

1 、鋼骨結構基礎，接縫填充灌漿。

2 、機械設備地腳螺栓、錨栓基座的固定灌漿。

3 、橋梁基座，支撐墊混凝土面層，巖基灌漿。

4 、連續墻，逆打墻柱、地下室墻板，后打耐震壁。

5 、鋼廠、電廠、機械廠等的快速修護灌漿。

6 、橋面、伸縮縫、路面、機場跑道快速養護修復。

7 、軌道板、預制水泥制品缺角及裂縫修復。

使用方法

攪拌：按規定的量稱取粉料和水，將粉料投入機內，開動攪拌機后加入水（若用桶攪拌時，先將水加入桶內，開動攪拌器，徐徐加入料粉），攪拌3-4 min，凈置1-2 min再攪拌1min后即可使用。

灌注：基礎表面及設備基礎底面必須清潔無油污、泥土等附著物和雜物，在灌注前6-12小時將基礎表面用水充分潤濕，不可有積水。灌漿用自重壓工法或者泵壓力灌入法，盡可能從一側連續灌入和充填，直至另一側溢出為止，必要時采用竹板條等導流。

養護：灌注施工完成后，24h內不得使設備和灌漿層受振動，碰撞，在無收縮灌漿料終凝前（2-4）h對表面抹壓光，終凝后即應覆蓋濕潤的布袋或草袋，避免強日照，并灑水養護，每天4-6次。養護溫度宜在（15-30）℃，養護期 7 ~ 14 天。

重試驗方法和材料

(1)跳桌流動度、豎向膨脹率、抗壓強度和凝結時間試驗分別按照GB8077—87、GBll9—88和GBl77—85中有關規定進行。

(2)鋼筋粘結強度采用長220mm,直徑68mm鋼管。將底部封住。分別將直徑16mm圓鋼筋或螺紋鋼筋插入中央，插入深度為190mm。然后將用水?dāng)嚢韬玫腃GM灌漿料灌滿鋼管，抹平，養護到要求齡期測定粘結強度。

(3)低溫性能試驗按國標防凍劑的方法進行養護，測定強度。

(4)CGM設備灌漿料，系冶建院建材廠生產。

(5)拌合水，為自來水。2CGM性能用于設備灌漿的材料是一種具有高流動性、早強、高強和微膨脹的特殊混合材料。它是由特殊膠凝材料、膨脹材料、外加劑和高強骨料組成的：由于工程施工的需要，還應具有其它性能如：凝結時間、抗油滲性和耐低溫性等。

包裝貯存

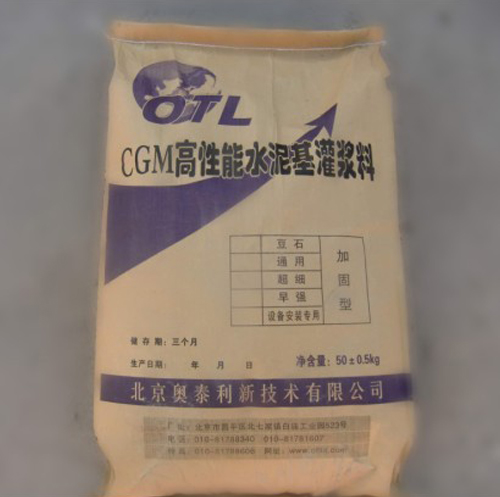

覆膜紙袋包裝，25Kg/袋。避免陽光直接照射無收縮自流平灌漿料，應離地貯存，以防止雨水浸濕，避免過度疊壓，以防止產品過早失效和結塊。

判別偽劣

第一個方面：流動度，流動度是指新拌灌漿料在自重或機械振搗作用下，能夠流動并均勻密實的填充模板的能力。流動度的大小直接影響施工的難易和硬化灌漿料的質量，若灌漿料太干稠，則難以成型與密實，且容易造成內部或表面孔洞等缺陷；若灌漿料過稀，經攪拌后，容易出現水泥漿和水上浮而石英砂等骨料會下沉的分層離析現象，影響灌漿料質量的均勻性、成型的密實性。

第二個方面：黏聚性，黏聚性是指新拌灌漿料的組成材料之間有一定的黏聚力，確保不發生分層、離析現象，使得灌漿料能夠保持整體均勻穩定的性能。黏聚性差的灌漿料，容易導致泥漿與骨料分離，澆注后容易出現蜂窩、空洞等現象。黏聚性過大，又容易導致灌漿料的流動度變差，流動到不到施工的位置，無法跟接觸面更好的接觸密實，影響澆灌質量。

第三個方面：保水性，保水性是指灌漿料有著保持內部水分的能力。保水性好的灌漿料在施工過程中不會產生嚴重的泌水現象。保水性差的灌漿料中一部分水容易從內部析出至表面，在水滲流之處留下許多毛細管孔道，成為日后灌漿料的內部透水通道，出現這個問題，影響耐久性，冬天容易被凍裂。
