目前的土木建筑工程,以混凝土結(jié)構(gòu)占主導(dǎo)地位,混凝土結(jié)構(gòu)由于內(nèi)外因素的作用不可避免地存在裂縫,而裂縫是混凝土結(jié)構(gòu)物承載能力、耐久性及防水性降低的主要原因。簡介
灌漿樹脂是北京奧泰利裂縫處理中心為采用自動(dòng)低壓灌漿技術(shù)修復(fù)混凝土裂縫研制的專業(yè)膠。
自動(dòng)低壓灌漿技術(shù)是混凝土裂縫灌漿領(lǐng)域包括材料、機(jī)具、施工的一項(xiàng)綜合技術(shù)。國際發(fā)展趨勢表明,建筑物維修、改造業(yè)已成為當(dāng)今社會(huì)的熱門課題,而混凝土裂縫無處不在,無法避免,建筑物的破壞往往是從裂縫開始,因此,對裂縫的控制和處理至關(guān)重要。
該技術(shù)研制了袖珍式可對混凝土微細(xì)裂縫進(jìn)行自動(dòng)壓力灌漿的新型機(jī)具和適應(yīng)各種形態(tài)裂縫修復(fù)的灌漿樹脂、配套材料,提供了混凝土缺損維修的聚合物砂漿和界面處理技術(shù),并對裂縫成因和微細(xì)裂縫注入理論進(jìn)行了分析,通過大量工程實(shí)踐,總結(jié)制定了一套自動(dòng)壓力灌漿操作細(xì)則和質(zhì)量保證體系,為我國現(xiàn)有建筑物的維修改造提供了有價(jià)值的技術(shù)途徑和實(shí)施手段。
該技術(shù)自1989年實(shí)施以來,填補(bǔ)了國內(nèi)空白,開拓了我國自動(dòng)低壓灌漿技術(shù)的新領(lǐng)域,在主要技術(shù)指標(biāo)上達(dá)到國際先進(jìn)水平。
主要技術(shù)性能指標(biāo)
組份 甲、乙雙組份 耐溫型-5~80℃
壓縮強(qiáng)度(Mpa) >30 混合后密度1.05~1.1
鋼-鋼粘接強(qiáng)度(Mpa) 剪切 ≧10 混合比例(重量比)甲:乙=4:1
拉伸 ≧20 操作時(shí)溫度(℃) 5~40
鋼-混凝土粘接強(qiáng)度 C60破壞 可操作時(shí)間(20℃)>45min
混合后粘度(25℃Mpa 。s) 150~200 固化時(shí)間(20℃,h) 3~7

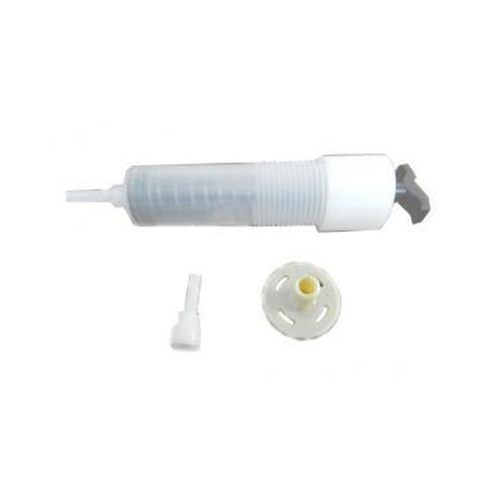

灌漿器可裝樹脂量50g,有效注入量40g,一次注入不足時(shí)可以繼續(xù)補(bǔ)充。
使用方法
工藝流程

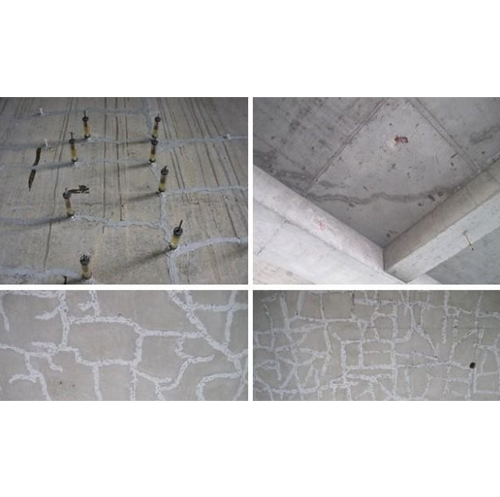

裂縫表面處理→預(yù)埋注漿嘴→裂縫封閉→裂縫密封修補(bǔ)→灌縫膠配制→低速灌膠
使用說明
1. 基面處理:用鋼絲刷等工具清除裂縫表面灰塵、浮渣及松散層等。
2. 預(yù)埋注膠底座:埋設(shè)時(shí)先在灌漿嘴的底盤上抹一層厚約1mm的環(huán)氧膠泥將灌漿嘴的進(jìn)漿孔騎縫粘貼在預(yù)定的位置上。
3. 需要封縫的裂縫可用環(huán)氧樹脂膠泥封閉。
4. 配制漿液。按照廠家的推薦比例進(jìn)行配比試驗(yàn),根據(jù)現(xiàn)場的實(shí)際情況選擇合適的配比。漿液一次配備的數(shù)量,需以漿液的凝膠時(shí)間及進(jìn)膠速度來確定。
5. 灌漿
6. 待縫內(nèi)漿液達(dá)到初凝而不外流時(shí),可拆下注漿嘴,再用環(huán)氧膠泥把灌漿嘴處抹平封口。
7. 灌漿結(jié)束后,應(yīng)檢查補(bǔ)強(qiáng)效果和質(zhì)量,發(fā)現(xiàn)缺陷應(yīng)及時(shí)補(bǔ)救,保證工程質(zhì)量。
施工要點(diǎn)
1、 用鋼絲刷漿裂縫及周邊雜物、浮塵都清除干凈。
2、 每間距150mm~300mm預(yù)埋底座一個(gè)(再裂縫交叉處,增放一個(gè))。
3、 待下一個(gè)底座冒出膠后,繼續(xù)壓3~5秒,方可停壓,再進(jìn)入下一個(gè)工序。
4、 施工時(shí)配戴手套、口罩和眼罩,若不慎濺于皮膚或衣服,可立即用清水清洗。
5、 每使用一批量后,用稀釋劑及時(shí)清洗注射器。
