碳纖維膠系A(chǔ)、B雙組分環(huán)氧類膠粘劑。

使用方法

碳纖維加固施工要點(diǎn)：

加固設(shè)計(jì)→混凝土表面處理→配制找平膠涂刮找平→配制并涂刷底膠→配制-浸漬膠粘貼碳纖維布→固化養(yǎng)護(hù)→質(zhì)量檢驗(yàn)

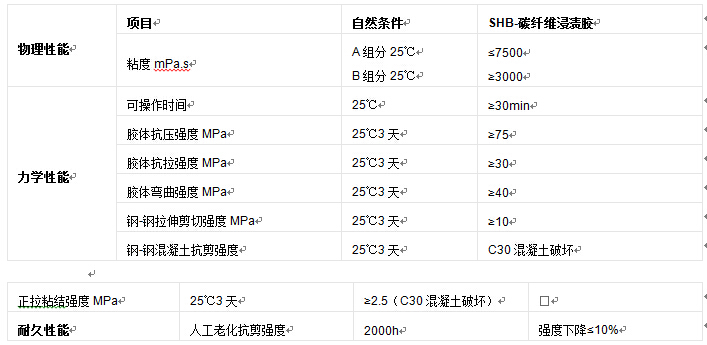

技術(shù)參數(shù)

注意事項(xiàng)

1.施工環(huán)境通風(fēng)、干燥，粘貼面潔凈、無油污。

2.固化溫度不低于5℃，環(huán)境溫度20-25℃時(shí)固化時(shí)間不少于3天，平均溫度為10℃時(shí)固化時(shí)間不少于7天。

3.施工時(shí)必須具備手套、口罩、護(hù)目鏡等防護(hù)用品。

4.若不慎弄到皮膚或衣物上，可用丙酮清洗并用大量清水沖洗。

5.若不慎食用或?yàn)R入眼睛，應(yīng)立即就醫(yī)。

包裝規(guī)格

塑料桶包裝。

共有三種規(guī)格：30kg/組，20kg/組，15kg/組。

運(yùn)輸、儲(chǔ)存

1.本品屬無毒、非危險(xiǎn)品，按一般化學(xué)建材運(yùn)輸。

2.運(yùn)輸途中不得曝曬、雨淋或倒置。

3.A、B兩組分應(yīng)分開存放，避免混雜。

4.本品常溫（25℃）下干燥儲(chǔ)存，儲(chǔ)存期12個(gè)月。

產(chǎn)品特點(diǎn)

◇ 碳纖維膠具有粘度低、強(qiáng)度高、浸潤性和滲透性好，觸變性強(qiáng)、施工性能好等特點(diǎn)

◇ 固化后的膠層物理機(jī)械性能和強(qiáng)韌性能優(yōu)異

◇ 抗老化、耐介質(zhì)（酸、堿、水）性能好

◇ 常溫固化、硬化過程收縮小

◇ 配料比例寬，固化時(shí)間根據(jù)環(huán)境需要可適當(dāng)調(diào)整

◇ 不含揮發(fā)性溶劑、安全無毒、施工方便

適用范圍

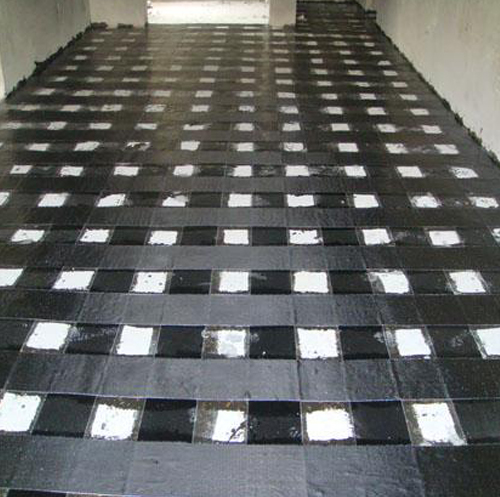

◇ SHB碳纖維浸漬膠主要用于建筑物加固改造過程中構(gòu)件表面如混凝土、磚、巖石等基材與碳纖維、玻璃纖維及其它纖維類片材的浸漬粘貼

◇ 底膠主要用于加固構(gòu)件表面底層涂抹修補(bǔ)，修補(bǔ)膠主要用于加固構(gòu)件表面缺陷的修補(bǔ)、找平。

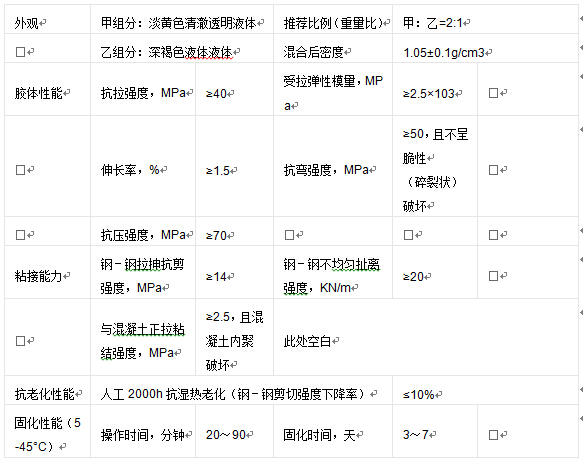

技術(shù)參數(shù)

操作流程

基層處理→涂刷底膠→修補(bǔ)、找平基層→涂刷面膠→粘貼碳纖維布→涂刮面膠→固化、維護(hù)

操作要點(diǎn)

◇ 施工環(huán)境通風(fēng)干燥，粘貼面潔凈、打磨粗糙徹底，油污的地方用清洗干凈

◇ 使用前必須根據(jù)環(huán)境、溫度和工藝條件進(jìn)行膠的試驗(yàn)調(diào)制，以確定最佳配比

◇ 為保證甲、乙兩組份混合均勻，采用機(jī)械攪拌為宜

◇ 用底膠和修補(bǔ)膠對(duì)混凝土表面進(jìn)行涂抹和修補(bǔ)處理，須等膠液初凝后才能進(jìn)行下一道工序

◇ 用膠量需保證充足、飽滿，使用滾筒刷或光滑滾子等合適工具沿碳纖維布同一方向反復(fù)滾壓直至膠液滲出表面， 以去除氣泡，使碳纖維布充分浸潤膠液

◇ 常溫膠固化溫度不低于5°C，環(huán)境溫度20-25°C時(shí)固化時(shí)間不少于3天，環(huán)境溫度低于10°C時(shí)固化時(shí)間不得少于7天，溫度在5°C下時(shí)，請(qǐng)選用低溫固化型碳纖維系列膠

◇ 氣溫偏低時(shí)，可采取用紅外線燈或碘鎢燈濕度加溫，以促進(jìn)固化

包裝、運(yùn)輸、儲(chǔ)存、安全

◇ 采用鐵桶包裝

◇ 本品不屬有毒、易燃、宜爆危險(xiǎn)品，可按一般化學(xué)建材運(yùn)輸。運(yùn)輸途中堆放不超過3層，不得傾斜或倒置，不得 曝曬、雨淋等

◇ 甲、乙兩組分應(yīng)分開存放于陰涼（5-35°C）、干燥的庫房?jī)?nèi)，且儲(chǔ)存期不超過12個(gè)月

◇ 施工時(shí)須佩戴防護(hù)用品（手套、口罩、護(hù)目鏡、安全帽等），若不慎弄到皮膚或衣物上，可用清洗并用大量清水沖洗，若濺入眼睛，應(yīng)立即就醫(yī)。
