灌漿料離析_強(qiáng)度不夠,流動(dòng)度不達(dá)標(biāo),廠家解析二次灌漿料施工方案

奧泰利告訴您在灌漿料施工過(guò)程中出現(xiàn)的一些常見(jiàn)問(wèn)題。

灌漿料離析現(xiàn)象，離析的預(yù)防措施。

灌漿料離析的原因：一是原材料的質(zhì)量和配合比欠妥，二是操作方法不正確（包括攪拌、運(yùn)輸、澆筑和振搗等）、實(shí)踐證明，灌漿料離析多是由于操作不當(dāng)造成的。
灌漿料離析，對(duì)灌漿料的強(qiáng)灌漿料標(biāo)準(zhǔn)技術(shù)規(guī)范度、耐久性和勻質(zhì)性都會(huì)造成影響，同時(shí)也給灌漿料澆注入模和振搗帶來(lái)不便，是造成灌漿料蜂窩麻面的主要原因，也是造成灌漿料不均勻收縮的內(nèi)在原因。
分層、離析和泌水，是灌漿料和易性不佳的典型癥狀，分層高強(qiáng)灌漿料每立方幾噸式灌漿料離析造成的結(jié)果，泌水是離析的一種表現(xiàn)形式。
灌漿料的離析是指各組分分離，不均勻和失去連續(xù)性的現(xiàn)象，這是又構(gòu)成混合料的各種固體顆粒大小和密度不同引起的，構(gòu)件形狀和操作方法的差異，會(huì)使他們之間產(chǎn)生不同的運(yùn)動(dòng)，產(chǎn)生不同的位移，例如柱子和墻體等豎直構(gòu)件，往往粗骨科下沉，水泥漿上浮，上下強(qiáng)度不一，造成上若下強(qiáng)，而上部正是與水平構(gòu)件（梁、板等）接頭的部位或是施工縫部位、節(jié)點(diǎn)彎矩所在部位，在構(gòu)件上形成薄弱環(huán)節(jié)，對(duì)結(jié)構(gòu)的整體性造成不利影響。

灌漿料離析的預(yù)防措施

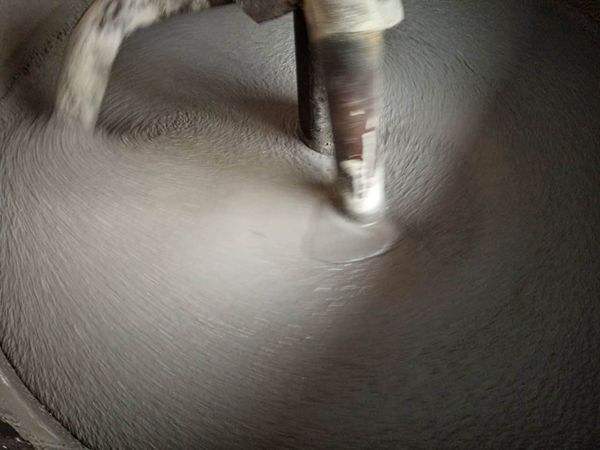

把好攪拌關(guān)為了獲得質(zhì)量?jī)?yōu)良的灌漿料，要正確選擇攪拌機(jī)，并且指定攪拌制度，包括攪拌時(shí)間，投料順序，進(jìn)料容量等。在實(shí)踐中容易忽略的是攪拌時(shí)間的控制。攪拌時(shí)間過(guò)短，拌合不均勻，會(huì)降低灌漿料的和易性，攪拌時(shí)間過(guò)長(zhǎng)，不僅會(huì)影響攪拌機(jī)的生產(chǎn)效率，也會(huì)降低水泥漿的膠凝性，使灌漿料的和易性重新降低。
灌漿料攪拌時(shí)間不應(yīng)小于規(guī)定的較短時(shí)間，在操作時(shí)，如果沒(méi)有計(jì)時(shí)鐘表，可以攪拌機(jī)的轉(zhuǎn)速為準(zhǔn)。必須使水泥砂漿中沒(méi)有結(jié)塊的水泥團(tuán)和砂漿團(tuán)，使水泥砂漿完全包裹住石子，因?yàn)楣强剖歉蓾瓱o(wú)流動(dòng)性的，水泥砂漿作為潤(rùn)滑劑，可使灌漿料具有流動(dòng)性和可塑性，減小骨科顆灌漿料是否復(fù)檢粒間的相對(duì)阻力。
把好裝車關(guān)灌漿料由攪拌機(jī)裝入手推車下料時(shí)，應(yīng)盡量使攪拌機(jī)的出料板位于裝載器的中間，并使出料板可以調(diào)整傾斜度，以防止石窩和砂窩的出現(xiàn)。

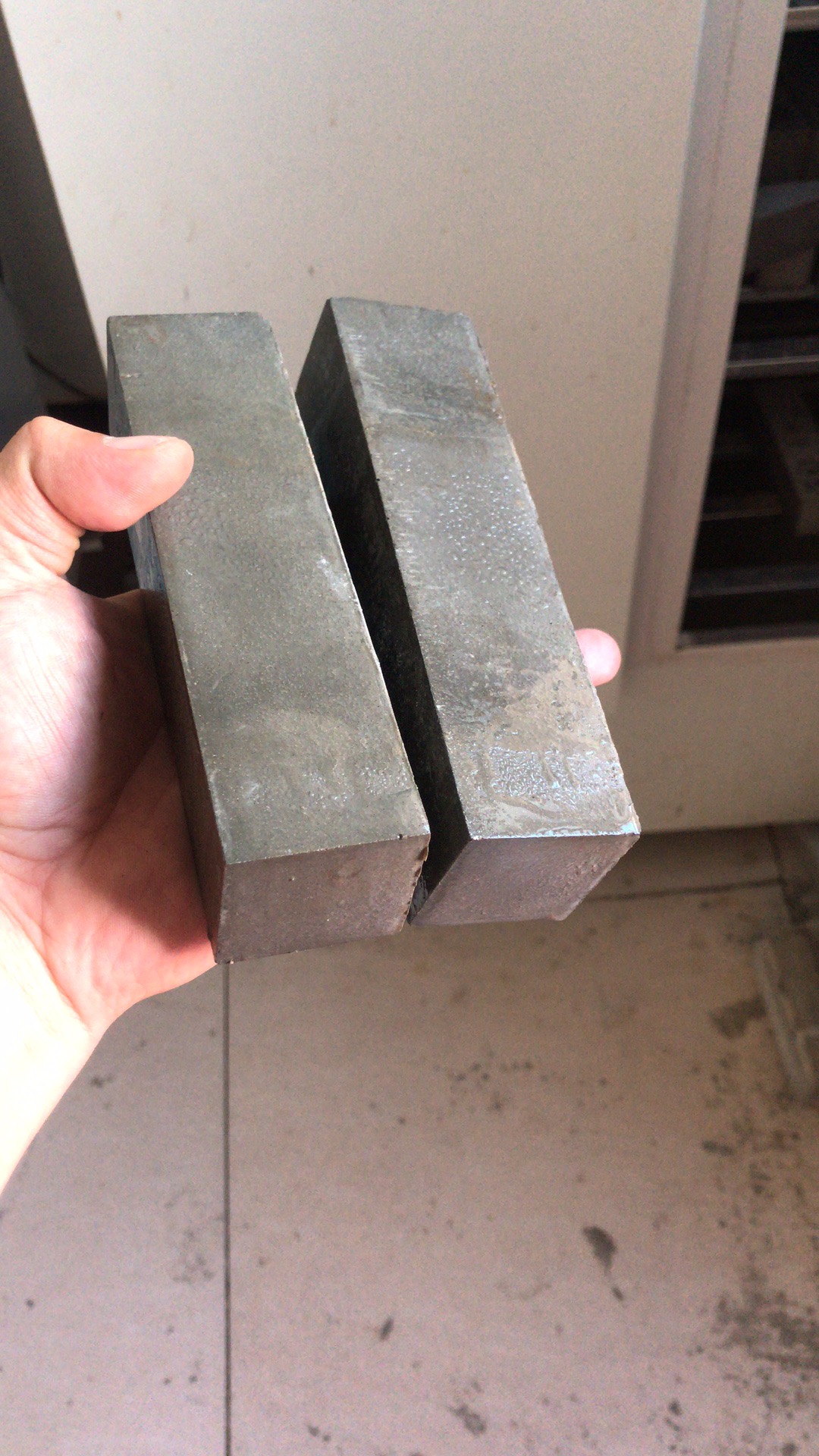

灌漿料抗壓強(qiáng)度平均值低于設(shè)計(jì)要求強(qiáng)度等級(jí)。那么這種現(xiàn)象是什么回事呢?有哪些防治措施呢?

??1、產(chǎn)生的原因

??1.1水泥過(guò)期或受潮，活性降低;砂、石集料級(jí)配不好，空隙大，含泥量大，雜物多，外加劑使用不當(dāng)，摻量不準(zhǔn)確;

??1.2灌漿料配合比不當(dāng)，計(jì)量不準(zhǔn)，施工中隨意加水，使水灰比增大;

??1.3灌漿料加料順序顛倒，攪拌時(shí)間不夠，拌和不勻;

??1.4冬期施工，拆模過(guò)早或早期受凍;

??1.5灌漿料試塊制作未振搗密實(shí)，養(yǎng)護(hù)管理不善，或養(yǎng)護(hù)條件不符合要求，在同條件養(yǎng)護(hù)時(shí)，早期脫水或受外力砸壞。

??2、防治措施

??2.1水泥應(yīng)有出廠合格證，新鮮無(wú)結(jié)塊，過(guò)期水泥經(jīng)試驗(yàn)合格才用;砂、石子粒徑、級(jí)配、含泥量等應(yīng)符合要求，嚴(yán)格控制灌漿料配合比，保證計(jì)量準(zhǔn)確，灌漿料應(yīng)按順序拌制，保證攪拌時(shí)間和拌勻;防止灌漿料早期受凍，冬期施工用普通水泥配制灌漿料，強(qiáng)度達(dá)到30%以上，礦渣水泥配制的灌漿料，強(qiáng)度達(dá)到40%以上，始可遭受凍結(jié)，之前必須按冬期施工技術(shù)規(guī)范做好防凍工作，并按施工規(guī)范要求認(rèn)真制作灌漿料試塊，加強(qiáng)對(duì)試塊的管理和養(yǎng)護(hù)。

??2.2當(dāng)灌漿料強(qiáng)度偏低，可用非破損方法(如回彈儀法，超聲波法)來(lái)測(cè)定結(jié)構(gòu)灌漿料實(shí)際強(qiáng)度，如仍不能滿足要求，可按實(shí)際強(qiáng)度校核結(jié)構(gòu)的安全度，研究處理方案，采取相應(yīng)加固或補(bǔ)強(qiáng)措施。

??灌漿料工程工后缺陷修復(fù)，僅是在其不影響使用的情況而采取的一些補(bǔ)強(qiáng)、補(bǔ)救措施，要減少灌漿料工程施工而產(chǎn)生的質(zhì)量通病，只有在施工工藝上不斷地進(jìn)行改進(jìn)，選取合理的施工配合比，同時(shí)教育作業(yè)人員增強(qiáng)責(zé)任心，嚴(yán)格按施工規(guī)范及操作規(guī)程。

灌漿料流動(dòng)度不達(dá)標(biāo)，施工時(shí)如何處理？

灌漿料施工簡(jiǎn)單快捷，主要原因就在于現(xiàn)場(chǎng)添加適當(dāng)水量攪拌就能施工，而加水量是關(guān)系到產(chǎn)品性能流動(dòng)度最為主要的因素。
達(dá)奧達(dá)灌漿料加水比例為：（0.125-0.14）之間，加水少?gòu)?qiáng)度上來(lái)的快，但是流動(dòng)度會(huì)較慢，要根據(jù)設(shè)備施工的具體情況來(lái)判斷。加水越多流動(dòng)度越大，但是加水多的弊端會(huì)出現(xiàn)泌水、離析的情況，所以在加水時(shí)務(wù)必根據(jù)廠家指導(dǎo)水量添加，避免出現(xiàn)其他問(wèn)題。
加水量過(guò)多出現(xiàn)的問(wèn)題：1、泌水；2、離析。

加水量少出現(xiàn)的問(wèn)題：早期強(qiáng)度過(guò)高。
灌漿料的流動(dòng)度主要還是在于加水量，所以加水量控制好就能掌控好流動(dòng)度。

奧泰利致力于混凝土缺陷修復(fù)，結(jié)構(gòu)加固材料大全，讓每一個(gè)建筑更安全是我們的使命。

<<  返回列表
